Refroidissement par compression de vapeur : fonctionnement

Reading mode

Votre réfrigérateur défie les lois de la nature. La chaleur se déplace naturellement du chaud vers le froid, jamais dans le sens inverse. Pour rendre un objet plus froid que son environnement, il faut forcer la chaleur à circuler à contre-courant, et cela demande de l’énergie. Le refroidissement par compression de vapeur est la méthode que nous utilisons pour y parvenir, et plus de 80 % des systèmes de refroidissement modernes reposent sur ce principe pour assurer un transfert de chaleur efficace.^[s]

L’énoncé de Clausius du deuxième principe de la thermodynamique est sans équivoque : il est impossible de construire un dispositif fonctionnant en cycle dont le seul effet serait de transférer de la chaleur d’un corps à basse température vers un corps à haute température.^[s] Puisque le refroidissement par compression de vapeur force la chaleur à circuler à contre-sens, un apport d’énergie est indispensable pour que ce transfert ait lieu. Cette énergie provient du compresseur, cette boîte bourdonnante située à l’arrière de votre frigo.

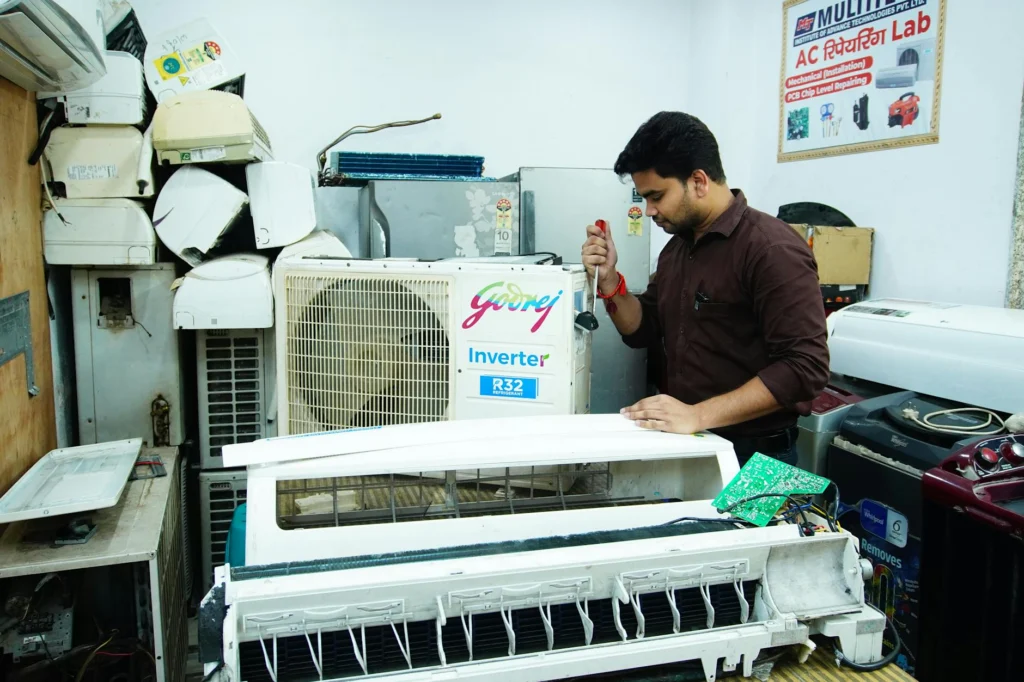

Comment fonctionne réellement le refroidissement par compression de vapeur

L’explication la plus simple de ce système est celle d’un moteur thermique fonctionnant à l’envers. Un réfrigérateur de Carnot réversible représente la limite théorique, et non la description d’un frigo réel, qui utilise un cycle de compression de vapeur pratique avec des pertes.^[s]^[s] L’objectif d’un cycle de réfrigération par compression de vapeur est d’extraire de l’énergie d’un réservoir froid pour la transférer vers un réservoir chaud.^[s] Un moteur de voiture brûle du carburant pour créer des différences de pression qui actionnent les pistons. Un réfrigérateur utilise l’électricité pour générer des différences de pression qui font circuler un fluide frigorigène dans un circuit, absorbant la chaleur à l’intérieur de l’appareil pour la rejeter à l’extérieur.

Le cycle de réfrigération par compression de vapeur est la méthode la plus répandue dans les réfrigérateurs, les climatiseurs et les pompes à chaleur pour transférer la chaleur d’une zone à une autre.^[s] Quatre composants rendent cela possible : un évaporateur, un compresseur, un condenseur et un détendeur.

Étape 1 : Évaporation

À l’intérieur du compartiment congélateur, des serpentins contiennent un fluide frigorigène liquide à basse pression et basse température. Ce fluide est plus froid que l’air ambiant, si bien que la chaleur passe de l’air plus chaud vers le fluide. Celui-ci absorbe cette chaleur et se vaporise. Le même principe s’applique lorsque votre peau se refroidit au contact de l’eau qui s’évapore, sauf qu’ici, l’évaporation produit un travail utile.

Étape 2 : Compression

Le compresseur aspire ce gaz à basse pression et le comprime. La compression d’un gaz en élève la température, selon le même principe physique qui fait chauffer une pompe à vélo. Le fluide frigorigène quitte le compresseur sous forme de gaz chaud à haute pression, désormais plus chaud que l’air ambiant.

Étape 3 : Condensation

Le gaz chaud circule dans les serpentins du condenseur, situés à l’arrière ou sous le réfrigérateur. Ces serpentins sont exposés à l’air ambiant. Comme le fluide est plus chaud que l’air, la chaleur passe du fluide vers l’air. En perdant sa chaleur, le fluide se condense et redevient liquide à haute pression.

Étape 4 : Détente

Lorsque le fluide frigorigène pénètre dans le détendeur, il se détend et voit sa pression chuter. Par conséquent, sa température baisse à cette étape. En raison de ces changements, le fluide quitte le détendeur sous forme d’un mélange liquide-vapeur, généralement dans des proportions d’environ 75 % et 25 % respectivement.^[s] Ce mélange froid retourne vers l’évaporateur, et le cycle recommence.

Pourquoi l’efficacité a des limites

L’efficacité du refroidissement par compression de vapeur se mesure par le coefficient de performance : la quantité de froid produite pour chaque unité d’énergie électrique consommée. Un COP de 3 signifie que l’on retire 3 unités de chaleur pour chaque unité d’électricité utilisée.

Mais même un réfrigérateur parfait ne peut contourner les lois de la thermodynamique. Plus la température du réservoir chaud diminue, plus le coefficient de performance d’un cycle de réfrigération augmente. Ainsi, installer un réfrigérateur ou un congélateur dans une cave fraîche ou un garage en hiver améliore son efficacité thermodynamique.^[s] Plus l’écart de température entre l’intérieur et l’extérieur est grand, plus votre réfrigérateur doit fournir d’efforts.

Même avec un compresseur présentant un rendement isentropique de 100 %, le fait que la température ne soit pas constante dans le condenseur et l’évaporateur entraîne une baisse de l’efficacité thermique.^[s] Les réfrigérateurs réels n’atteignent jamais le maximum théorique.

Le problème des fluides frigorigènes

Le choix du fluide frigorigène reste un compromis technique non résolu : le fluide doit refroidir efficacement, être sûr à manipuler et éviter de causer des dommages environnementaux majeurs.^[s] Les premiers réfrigérateurs utilisaient de l’ammoniac, du dioxyde de soufre et du chlorure de méthyle, tous toxiques. Les CFC ont résolu le problème de toxicité, mais ont détruit la couche d’ozone. Les HFC, comme le R-410A, n’endommagent pas l’ozone, mais piègent la chaleur des milliers de fois plus efficacement que le dioxyde de carbone.

L’industrie passe désormais à des alternatives moins nocives. Le R-32 est l’un des principaux remplaçants à faible PRP : l’EPA indique que le HFC-32 a un PRP sur 100 ans de 675, soit environ 68 % de moins que celui du R-410A, qui est d’environ 2 090.^[s] Le R-290, du propane ordinaire, a un PRP de 3 et des performances thermodynamiques excellentes, mais il est hautement inflammable.^[s]

Le problème, c’est la sécurité. Le R-290 est un fluide frigorigène de classe A3 ; dans la réfrigération commerciale aux États-Unis, la charge maximale standard est depuis longtemps de 150 grammes, tandis que la norme mise à jour UL 60335-2-89 autoriserait 300 g dans les appareils fermés et 500 g dans les appareils autonomes ouverts, sous réserve des approbations réglementaires et normatives.^[s] Cela oriente donc le propane vers les petits équipements scellés plutôt que vers les grands systèmes chargés sur site. Le refroidissement par compression de vapeur pourrait encore dominer pendant des années, mais le fluide utilisé évolue rapidement.

Au-delà de la compression de vapeur

Les chercheurs développent des alternatives qui évitent complètement les gaz comprimés. L’effet magnétocalorique offre une base prometteuse pour le développement de technologies de réfrigération à l’état solide, susceptibles de remplacer les systèmes de refroidissement classiques basés sur la compression de gaz.^[s]

Lorsqu’un champ magnétique externe est appliqué, les moments magnétiques d’un matériau s’alignent, réduisant l’entropie magnétique et augmentant la température du matériau. Lorsque le champ est supprimé, les moments se désordonnent à nouveau, augmentant l’entropie magnétique et provoquant un refroidissement.^[s] Le gadolinium a été utilisé dans des dispositifs expérimentaux démontrant que la réfrigération magnétique est une alternative viable, avec un potentiel d’économie d’énergie pouvant atteindre 30 % par rapport aux méthodes conventionnelles.^[s]

Des scientifiques du Lawrence Berkeley National Laboratory ont mis au point une autre approche novatrice : le refroidissement ionocalorique. Cette méthode consiste à utiliser des atomes ou des molécules chargés électriquement pour modifier le point de fusion d’un matériau solide, un peu comme le sel répandu sur les routes avant une tempête d’hiver modifie la formation de la glace.^[s]

Aucune de ces technologies n’est encore prête pour les réfrigérateurs commerciaux. Mais elles représentent des tentatives sérieuses pour résoudre un problème sur lequel les physiciens travaillent depuis qu’Einstein et Szilard ont conçu leur propre réfrigérateur à absorption dans les années 1920, après avoir appris qu’une famille avait été tuée par des fuites de fluide frigorigène toxique.^[s]

Pourquoi cela compte

Le refroidissement par compression de vapeur est omniprésent. Il préserve les aliments, maintient le fonctionnement des centres de données et rend les bâtiments habitables en été. Les mêmes principes thermodynamiques qui font fonctionner votre réfrigérateur de cuisine permettent aussi la logistique de la chaîne du froid, préservant vaccins, produits frais et médicaments sur des milliers de kilomètres. Sans réfrigération fiable, les systèmes alimentaires modernes et le commerce mondial s’effondreraient.

En vertu de l’AIM Act, l’EPA réduit progressivement la production et la consommation américaines de HFC de 85 % sur 15 ans, tandis que son programme Technology Transitions limite l’utilisation des HFC à fort PRP dans des secteurs comme la réfrigération, la climatisation et les pompes à chaleur.^[s]^[s] La pression réglementaire s’aligne désormais sur la pression environnementale. Comprendre le fonctionnement du refroidissement par compression de vapeur n’est pas qu’une question de physique ; c’est aussi un enjeu pour une transition industrielle majeure au cours de la prochaine décennie.

L’énoncé de Clausius du deuxième principe de la thermodynamique est précis : il est impossible de construire un dispositif fonctionnant en cycle dont le seul effet serait de transférer de la chaleur d’un corps à basse température vers un corps à haute température.^[s] Puisque le refroidissement par compression de vapeur force la chaleur à circuler à contre-sens, un travail extérieur est nécessaire. Ce travail provient du compresseur, et son ampleur détermine le seuil minimal de consommation d’énergie dans tout système de réfrigération.

Le cycle de refroidissement par compression de vapeur

Ce système s’apparente à un moteur thermique fonctionnant à l’envers. Le réfrigérateur de Carnot réversible fixe la limite idéale du COP ; le cycle pratique de compression de vapeur utilise l’évaporation, la compression, la condensation et la détente plutôt qu’un chemin de Carnot entièrement réversible.^[s]^[s] L’objectif d’un cycle de réfrigération par compression de vapeur est d’extraire de l’énergie d’un réservoir froid pour la transférer vers un réservoir chaud.^[s] Comprendre comment les différences de pression animent ce processus est essentiel. Quatre composants forment le circuit fermé : l’évaporateur, le compresseur, le condenseur et le détendeur.

Les équations énergétiques fondamentales sont :^[s]

Travail fourni par le compresseur : W = m × (h₂ – h₁)
Chaleur absorbée dans l’évaporateur : Q_in = m × (h₁ – h₄)
Chaleur rejetée dans le condenseur : Q_out = m × (h₂ – h₃)

Ici, m représente le débit massique du fluide frigorigène et h l’enthalpie spécifique à chaque point d’état.

Processus 4→1 : Évaporation isobare

Le fluide frigorigène liquide à basse pression pénètre dans l’évaporateur au point 4 sous forme d’un mélange liquide-vapeur. Le transfert de chaleur depuis le réservoir froid (l’espace réfrigéré) provoque l’évaporation du fluide à pression constante. Celui-ci quitte l’évaporateur au point 1 sous forme de vapeur saturée ou légèrement surchauffée. Les compresseurs réels fonctionnent mieux avec de la vapeur surchauffée plutôt qu’avec un mélange liquide-vapeur saturé, si bien que le point 1 se situe souvent dans la zone de vapeur surchauffée. La compression de vapeur surchauffée est appelée compression sèche, tandis que la compression d’un mélange liquide-vapeur saturé est appelée compression humide.^[s]

Processus 1→2 : Compression isentropique

Le compresseur élève la pression et la température du fluide frigorigène. Dans un cycle idéal, ce processus est isentropique. Les compresseurs réels présentent des rendements isentropiques généralement compris entre 70 % et 85 %, les compresseurs scroll et centrifuges se situant dans le haut de cette fourchette, et les compresseurs à piston dans le bas.

Processus 2→3 : Condensation isobare

La vapeur à haute pression et haute température pénètre dans le condenseur. La chaleur est transférée vers le réservoir chaud jusqu’à ce que le fluide se condense en liquide saturé ou sous-refroidi au point 3.

Processus 3→4 : Détente isenthalpique

Bien que la détente à travers un dispositif de laminage soit intrinsèquement non isentropique, une détente à travers une turbine serait également inefficace et produirait peu d’énergie en raison de la faible qualité du mélange vapeur-liquide saturé et donc des faibles enthalpies spécifiques.^[s] Le détendeur est plus simple et moins coûteux, malgré la perte thermodynamique.

Coefficient de performance et limites de Carnot

Le coefficient de performance d’un cycle de réfrigération est défini par :

COP_ref = Q_C / W_in

Le maximum théorique est fixé par le cycle de Carnot réversible :

COP_ref,rev = T_C / (T_H – T_C)

où les températures sont exprimées en kelvins.^[s] Plus la température du réservoir chaud diminue, plus le coefficient de performance d’un cycle de réfrigération augmente. Ainsi, installer un réfrigérateur ou un congélateur dans une cave fraîche ou un garage en hiver améliore son efficacité thermodynamique.^[s]

Même avec un compresseur présentant un rendement isentropique de 100 %, le fait que la température ne soit pas constante dans le condenseur et l’évaporateur, combiné à la détente non isentropique dans le détendeur et à d’autres effets réels comme la viscosité et le transfert de chaleur à travers un écart de température fini, entraîne une baisse de l’efficacité thermique.^[s]

Thermodynamique des fluides frigorigènes et transition

Le R-32 est l’un des remplaçants à faible PRP qui équipent désormais les nouveaux systèmes de chauffage, ventilation et climatisation. Le tableau SNAP de l’EPA indique que le HFC-32 a un PRP de 675 et une classification de sécurité A2L, contre environ 2 090 et A1 pour le R-410A.^[s] Cela représente une réduction d’environ 68 % du PRP, mais le R-32 n’est pas un simple substitut pour les systèmes existants utilisant le R-410A ; les équipements et les pratiques de maintenance doivent être adaptés au fluide et à sa classification d’inflammabilité.

Le R-290, qui est du propane, a un PRP de 3 et une classification d’inflammabilité A3.^[s] Copeland le décrit comme ayant d’excellentes propriétés thermodynamiques, mais précise que la réfrigération commerciale aux États-Unis utilise depuis longtemps une charge maximale de 150 g et que la norme mise à jour UL 60335-2-89 autoriserait 300 g pour les appareils fermés et 500 g pour les appareils autonomes ouverts, sous réserve des approbations réglementaires, normatives et locales.^[s]

La réglementation est le principal moteur de cette transition : l’AIM Act ordonne à l’EPA de réduire progressivement la production et la consommation américaines de HFC de 85 % sur 15 ans, et le programme Technology Transitions de l’EPA restreint l’utilisation des HFC à fort PRP dans des secteurs comme la réfrigération, la climatisation et les pompes à chaleur.^[s]^[s]

Alternatives de refroidissement à l’état solide

L’effet magnétocalorique offre une base prometteuse pour le développement de technologies de réfrigération à l’état solide, susceptibles de remplacer les systèmes de refroidissement classiques basés sur la compression de gaz.^[s]

Lorsqu’un champ magnétique externe est appliqué, les moments magnétiques du matériau s’alignent, réduisant l’entropie magnétique et augmentant la température du matériau. Lorsque le champ est supprimé, les moments se désordonnent à nouveau, augmentant l’entropie magnétique et provoquant un refroidissement.^[s] La variation isotherme de l’entropie magnétique (ΔS_M) et la variation adiabatique de température (ΔT_ad) sont les principales grandeurs caractéristiques.

Le gadolinium reste le matériau de référence pour la réfrigération magnétique à température ambiante, présentant un effet magnétocalorique important avec une transition de phase de second ordre autour de 294 K. Le Gd a été utilisé dans des dispositifs expérimentaux démontrant que la réfrigération magnétique est une alternative viable, avec un potentiel d’économie d’énergie pouvant atteindre 30 % par rapport aux méthodes conventionnelles.^[s] Cependant, le Gd est un élément des terres rares présentant des vulnérabilités en matière d’approvisionnement et une sensibilité à l’oxydation qui limitent son déploiement commercial à grande échelle.

Des scientifiques du Lawrence Berkeley National Laboratory ont développé le refroidissement ionocalorique, dans lequel des atomes ou des molécules chargés électriquement modifient le point de fusion d’un matériau solide.^[s] Cette approche contourne à la fois l’infrastructure des gaz comprimés du refroidissement par compression de vapeur et les champs magnétiques intenses requis pour les systèmes magnétocaloriques.

Applications et implications

Le cycle de réfrigération par compression de vapeur est la méthode la plus courante utilisée dans les réfrigérateurs, les climatiseurs et les pompes à chaleur pour transférer la chaleur d’une zone à une autre.^[s] Les mêmes principes thermodynamiques s’appliquent à toutes les échelles, des réfrigérateurs domestiques aux réseaux logistiques de la chaîne du froid industriels qui préservent vaccins, produits frais et médicaments à travers les continents.

Comprendre les fondements du refroidissement par compression de vapeur est important, car cette technologie connaît une transition majeure des fluides frigorigènes. La pression réglementaire exercée par le règlement européen sur les gaz F et l’AIM Act de l’EPA aux États-Unis impose un passage à des fluides à faible PRP : le règlement (UE) 2024/573 sur les gaz F est entré en vigueur en mars 2024, et l’AIM Act ordonne à l’EPA de réduire progressivement la production et la consommation américaines de HFC de 85 %.^[s]^[s] Les équipements installés aujourd’hui fonctionneront pendant 15 à 20 ans. La maîtrise des principes thermodynamiques est désormais un prérequis pour une planification d’investissement judicieuse dans tout secteur dépendant du refroidissement mécanique.
